Supporto universale per pannelli solari su tetti piani

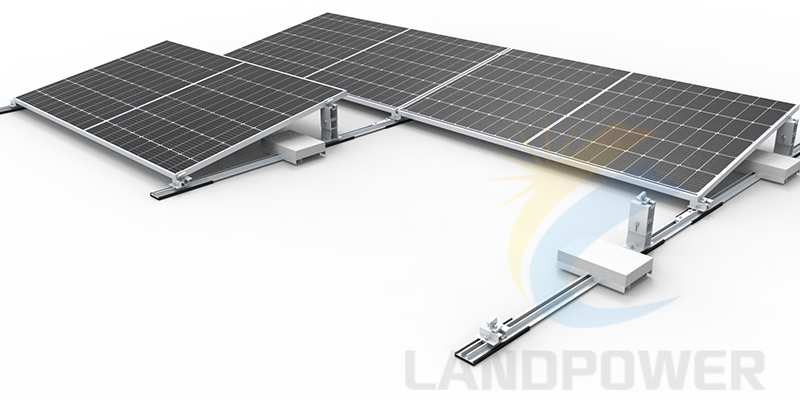

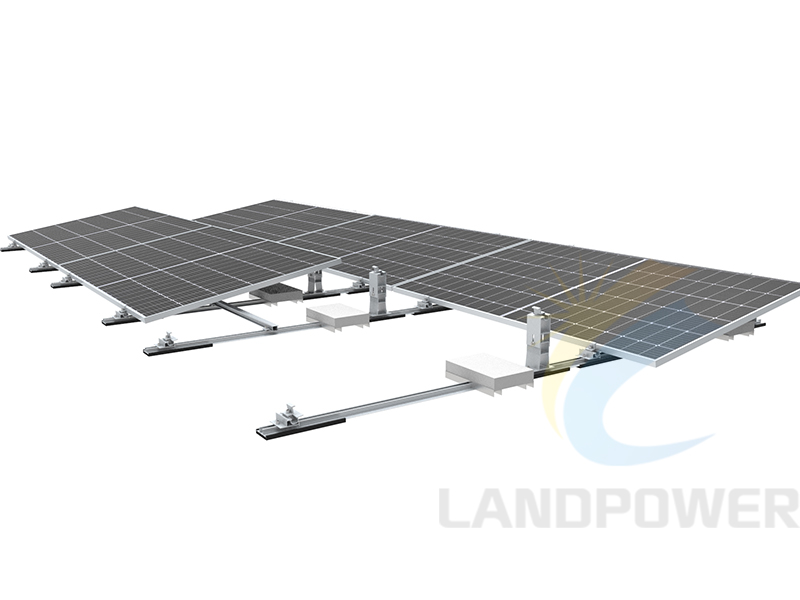

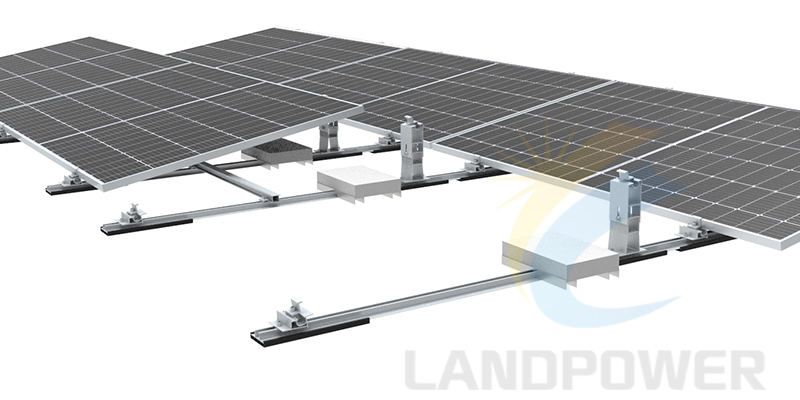

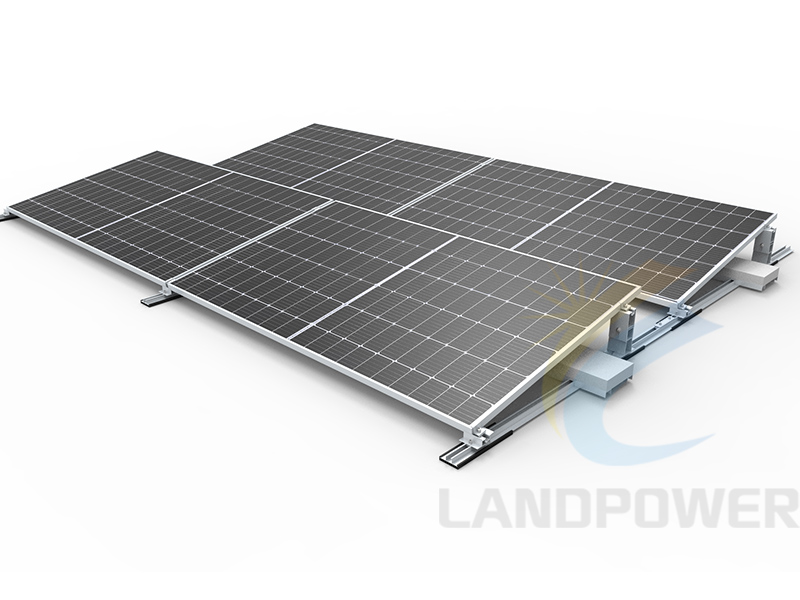

Struttura universale per il montaggio di pannelli solari su tetti piani È progettato per essere fissato sul telaio lungo e sul telaio corto del pannello solare. Può essere utilizzato con tutti i pannelli se fornito con il nostro morsetto terminale intercambiabile o con il nostro morsetto terminale universale. Bastano pochi componenti per un'installazione rapida.

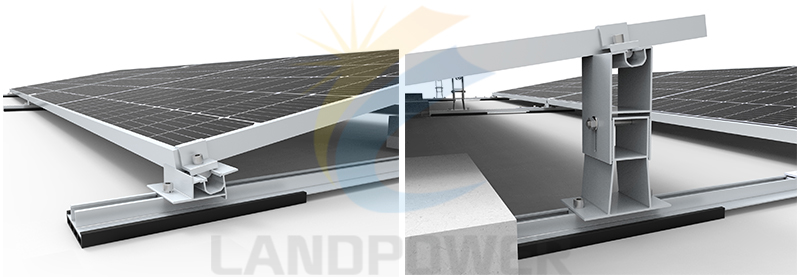

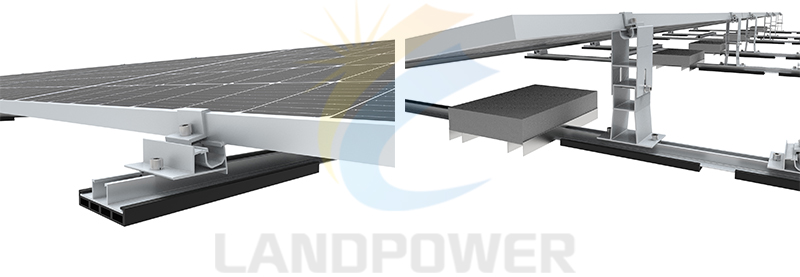

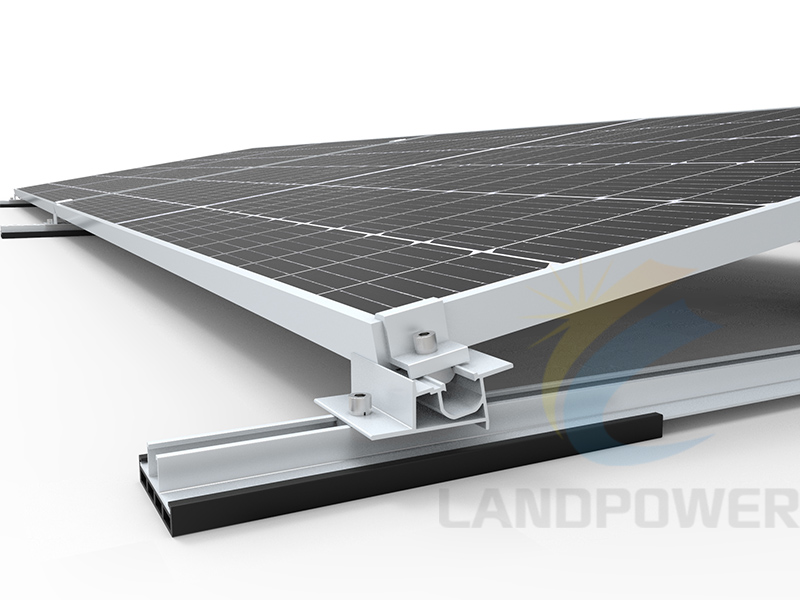

Fissaggio lato corto

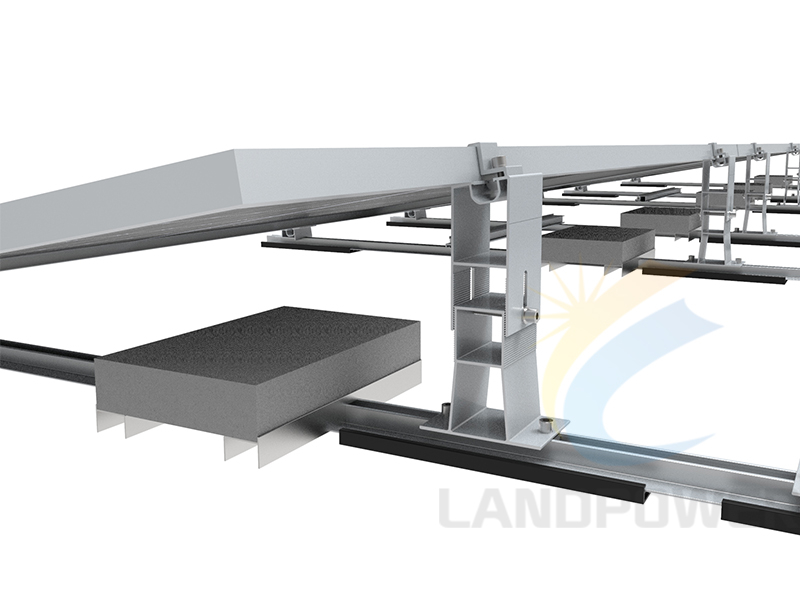

Fissaggio lato lungo

INFORMAZIONI TECNICHE

Luogo di installazione: tetto piano o tetto in metallo

Angolo di inclinazione: 10 gradi

Orientamento del pannello: rivolto a sud o est-ovest

Altezza dell'edificio: fino a 20 m

Velocità massima del vento: <60 m/s

Carico di neve:<1,4 kN/m2

Norma: AS/NZS 1170, EN 1090

Materiale: lega di alluminio di alta qualità Al 6005 T5 e acciaio inossidabile 304

Colore: Naturale e personalizzato

Garanzia: 12 anni e durata di 25 anni

La struttura è progettata per il fissaggio sia del lato lungo che del lato corto del pannello solare; basta tenere a disposizione piccole scorte per la maggior parte dei pannelli, ed è utilizzabile sia per l'orientamento a sud che per quello est/ovest. Per i vostri progetti specifici, non esitate a contattarci per maggiori dettagli.
